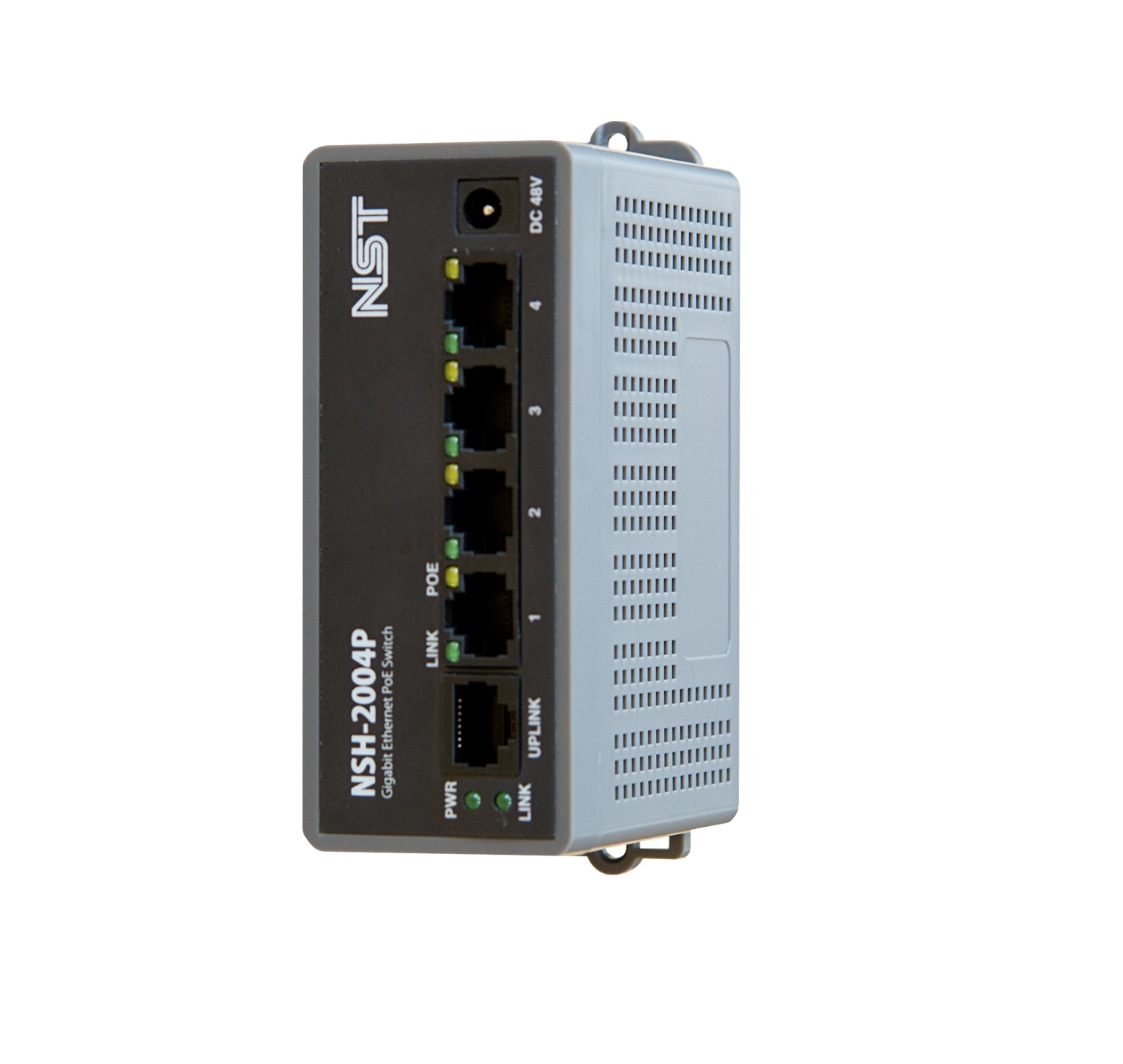

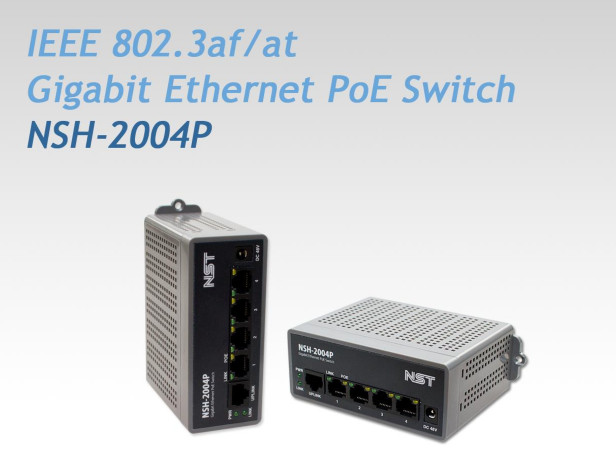

Bộ chuyển mạch PoE NSH-2004P là sản phẩm lớp 2 tuân theo tiêu chuẩn IEEE 802.3af hoặc IEEE 802.3at Power over Ethernet (PoE). Truyền dữ liệu cũng như nguồn điện được cung cấp qua cáp Ethernet tới các thiết bị (PD) như camera quan sát, WLAN AP và điện thoại IP tuân theo tiêu chuẩn IEEE 802.3af / at. Công tắc PoE của NST tự động phát hiện tải trên thiết bị được kết nối (PD) và tự động cung cấp năng lượng theo yêu cầu của thiết bị đó. NSH-2004P hỗ trợ PoE tiêu chuẩn quốc tế IEEE 802.3af và chức năng đơn giản và tiết kiệm chi phí cho phép cấu hình mạng linh hoạt và hiệu quả. NSH-2004P cung cấp tổng cộng năm cổng 10/100 / 1000Mbps, bao gồm một cổng đường lên và bốn cổng PoE. NSH-2004P là sản phẩm có độ tin cậy cao được thiết kế với độ an toàn và độ tin cậy là trên hết. IC đặt lại cũng cung cấp xác suất tự động khôi phục 100% sau khi mất điện và lỗi điện, và bộ chuyển đổi nguồn SMPS cho công suất thấp, tuổi thọ cao và giảm hỏng hóc. Đèn LED nằm ở mặt trước cho phép bạn kiểm tra tình trạng hoạt động một cách dễ dàng và nhanh chóng. Nó có thể được cài đặt như một phương pháp treo tường hoặc một giá treo DIN.
CÔNG TY TNHH SMARTTECH VIỆT NAM
ĐT/Zalo: 0989964161 - 0326180066
Thông số kỹ thuật:
Item
Descriptions
총 포트 수
10/100/1000Base-TX Total 5 포트 지원
Data Port
Uplink 1 port 10/100/1000Mbps TX 4 Port (PoE supports)
PoE Port
IEEE 802.3af/at 표준 PoE 4 Port 지원
PoE
• 802.3af/at 표준지원 • PD(Power Device) Detection • PD Classification • Zero Current Detection • Over Current Protection • Internal MOSFET with Thermal Protection • Auto Restart Fault Management • Precision Inrush Control with Internal Sense Resistor • AC and DC Disconnect Sensing • Robust Short-Circuit Protection
LED
PWR, LINK(Uplink), LINK/POE (각 포트)
Reset
불안정한 전원 입력 시에도 강력한 내부 정전원 회로 동작
기타
포트 별 고압세라믹 처리로 Surge 및 EMI 특성 개선
전원 어댑터 (SMPS)
입력 : AC 95~265V, 50~60Hz 출력 : DC 48V, 1A
PoE 전원
• RJ-45 Pin out : 4/5(+) 7/8(-) • Output Voltage : 48VDC • PoE User Port Power : 15.4W / 25.5W
Dimensions
45 x 126.5 x 86 (H x W x D(mm))

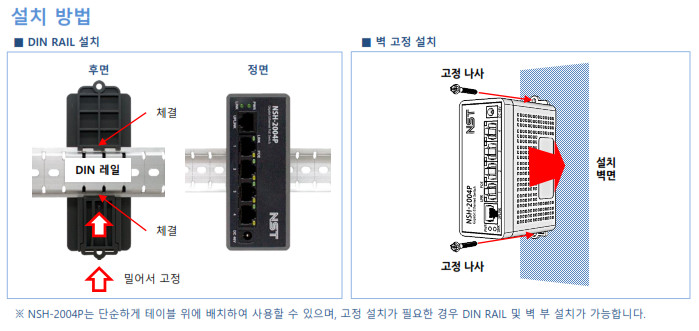

취부 방식
• Top방식 Wall Mount (벽 부 고정거치) 방식 • DIN RAIL Mount (DIN 레일 거치) 방식 지원
온도
동작온도 : 0 ℃ ~ 70 ℃
보관온도 : -40 ℃ ~ 85 ℃

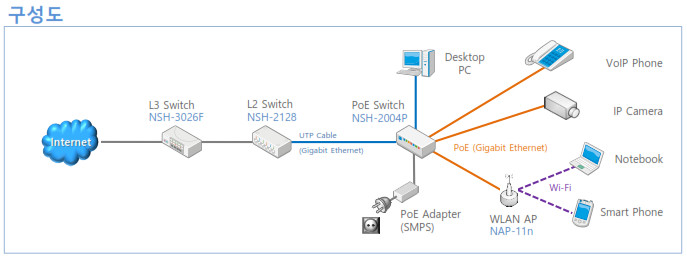

Sơ đồ lắp đặt:
